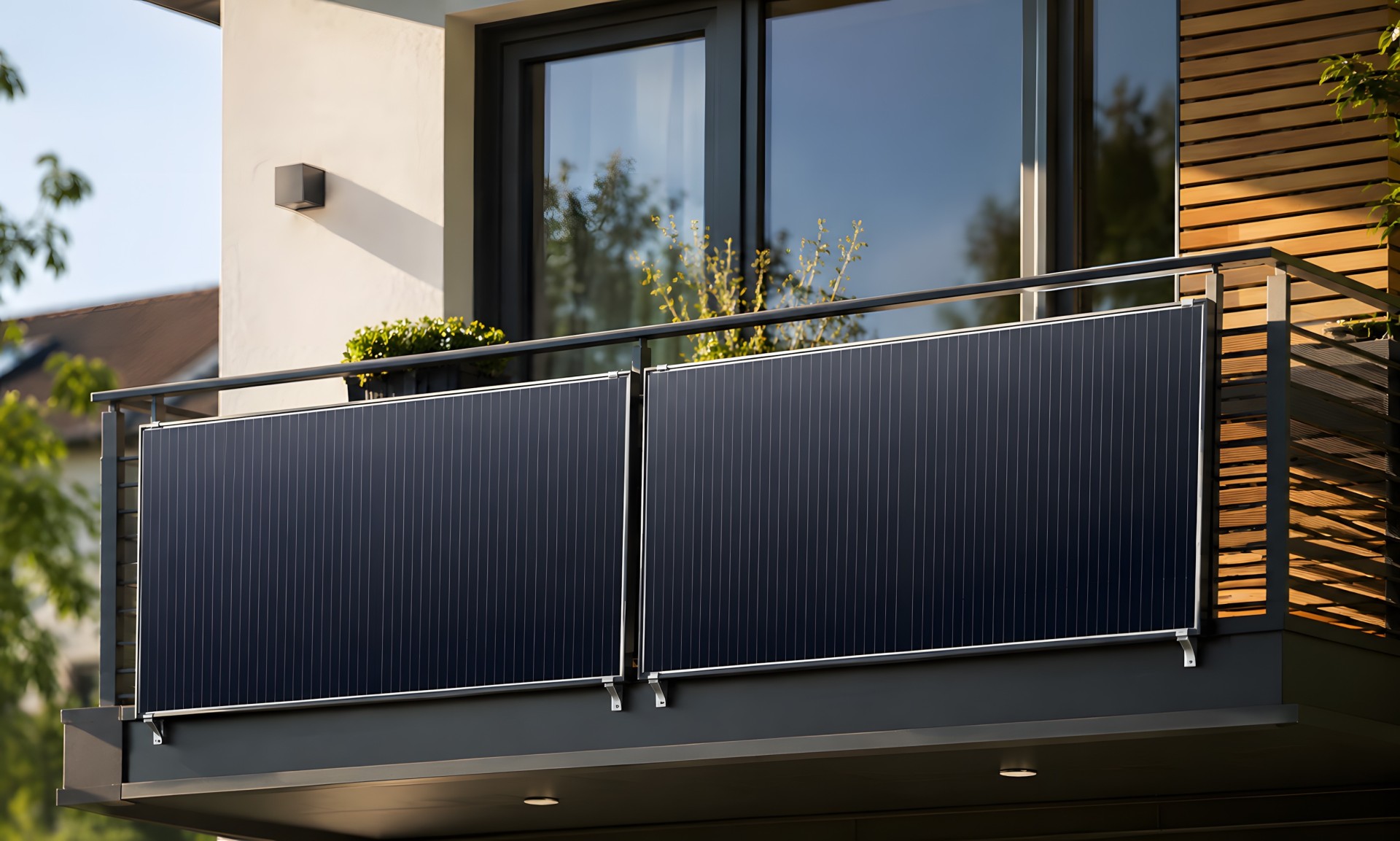

Balkonkraftwerke boomen auch im Jahr 2026. Nach rund 369.000 neu installierten Systemen im Jahr 2025 rechnet die Branche für 2026 mit über 460.000 Neuzugängen. Doch nur wenige Verbraucher wissen, dass ein Speicher bei der kontinuierlichen Stromeinspeisung den Leitungsschutz von Hausinstallationen unbemerkt umgehen kann. Bei hoher Netzlast löst der Schutzschalter nicht aus, obwohl das Kabel im Hintergrund stark überhitzt – Fachleute sprechen vom „blinden Bereich“ oder Breaker Masking.
Für Betreiber bedeutet das ein bislang unterschätztes Sicherheitsrisiko. Wer Speicher ohne dynamische Strommessung oder ermittelte Leitungsreserve an normalen Steckdosen betreibt, riskiert eine schnelle Alterung der Kabelisolierung und im schlimmsten Fall Brände. Analysen zeigen, wie der physikalische Effekt entsteht, welche Normen gelten, worauf man bei Steckerspeicher zwingend achten sollte und wie Systeme wie z.B. ready2plugin dieses Sicherheitsrisiko durch dynamische Überwachung lösen.
Details: Blinder Leitungsschutz beim Steckerspeicher
- Problem: Die Sicherung misst nur die Differenz aus Last und Einspeisung – die Leitung trägt die volle Stromsumme.
- Folge: Der Schutzschalter reagiert trotz Überlastung nicht (Breaker Masking).
- Risiko: Extrem beschleunigte Kabelalterung und Klemmstellentemperaturen von über 140 °C.
- Norm: Reine PV-Module bis 960 Wp sind an Schuko frei. Für Speicher verlangt die DIN VDE V 0100-551-1 weiterhin den Überlastschutz.
- Schutzgleichung: Die Norm fordert zwingend die Einhaltung von Iz ≥ In + Ig.
- Lösung: Dynamische Strommessung nutzen, Leitung vom Elektriker prüfen lassen oder Dauer-Einspeisung ohne Messung auf 115 Watt begrenzen.
Wie der „blinde Bereich“ physikalisch entsteht
Ein Leitungsschutzschalter (handelsüblich Typ B10 oder B16) hat die Aufgabe, die fest verlegte elektrische Leitung vor Überhitzung zu schützen. Nach der Produktnorm IEC 60898 ist das Auslöseverhalten genau definiert:
- Kleiner Prüfstrom (1,13 × In): Bei dieser Belastung darf die Sicherung nicht auslösen.
- Großer Prüfstrom (1,45 ×In): Bei dieser Belastung muss die Sicherung innerhalb von einer Stunde auslösen.
- Toleranzbereich: Zwischen dem 1,13-fachen und 1,45-fachen Nennstrom liegt ein normativer Korridor, in dem das Gerät auslösen kann, aber nicht muss.
Speist nun ein Balkonkraftwerk-Speicher am selben Endstromkreis kontinuierlich Strom ein, verzerrt sich die Messung an der Verteilung. Werden gleichzeitig leistungsstarke Verbraucher betrieben, übernimmt der Speicher einen Teil dieser Last direkt vor Ort. Die Sicherung sieht nur noch die Differenz (ILast – IEinspeisung), während der physische Kupferleiter zwischen Steckdose und Last die volle Stromsumme (ILast) tragen muss.

Messtechnischer Beweis
Messtechnische Untersuchungen zeigen das konkrete Problem in der Praxis. Als eine Sicherung eine Stunde lang mit dem 1,45-fachen ihres Nennstroms belastet wurde, löste sie ohne Einspeisung ordnungsgemäß nach knapp 5 Minuten aus. Sobald jedoch eine parallele Speichereinspeisung von 800 Watt (3,5 Ampere) hinzukam, floss am Ort der Sicherung nur noch der 1,11-fache Nennstrom. Die Sicherung blieb eine volle Stunde lang völlig passiv, obwohl die Leitung dahinter kontinuierlich überlastet wurde.
Rechenbeispiel B10-Absicherung:
- Einspeisung Solarstromspeicher: 800 W = 3,5 A
- Haushaltssummenlast: 3,7 kW = 16,1 A
- Von der Sicherung gemessen: 16,1 A – 3,5 A = 12,6 A
- Vom Leiter getragener Strom: 16,1 A
Bei B10 liegt der große Prüfstrom bei 14,5 A. Die Leitung wird mit 16,1 A betrieben, was eine Abschaltung erfordern würde. Da die Sicherung aber nur 12,6 A sieht (was im Toleranzbereich liegt), greift der Schutz nicht.
Alltägliche Szenarien in deutschen Haushalten
Dass der blinde Bereich kein reines Laborphänomen ist, zeigen typische Konstellationen im Haushalt, bei denen mehrere verbrauchsintensive Geräte an einem einzigen Stromkreis hängen.
Bei B10-Absicherung (10 A Nennstrom)
- Badezimmer: Föhn (1,8 kW) + Heizlüfter (1,8 kW) = 3,6 kW (15,7 A am Leiter). Der Speicher zieht 3,5 A ab, die Sicherung sieht nur 12,2 A und bleibt inaktiv.
- Hauswirtschaftsraum: Bügeleisen (2,2 kW) + Heizlüfter (1,5 kW) = 3,7 kW (16,1 A am Leiter).
- Garage/Carport: E-Auto-Notladen über Schuko-Kabel (2,1 kW/ 9 A) + Garagenheizung (1,5 kW) = 3,6 kW. Besondere Relevanz, da das Laden oft über viele Stunden hinweg erfolgt.
Bei B16-Absicherung (16 A Nennstrom)
- Küche: Induktionskochfeld (3,5 kW) + Wasserkocher (2,0 kW) = 5,5 kW (23,9 A am Leiter).
- Werkstatt: Heizgerät (2,0 kW) + Werkstattsauger (1,5 kW) + Tischkreissäge (2,0 kW) = 5,5 kW.
- Garage: E-Auto-Notladen (2,1 kW) + Heizstrahler (3,5 kW) = 5,6 kW.
In allen Fällen bleibt der Leitungsschutzschalter passiv, während der Leiter oberhalb seines Bemessungsstroms betrieben wird.
Thermische Folgen und beschleunigte Alterung
Die thermische Verlustleistung an einem elektrischen Leiter skaliert quadratisch mit der Stromstärke (P = I2 x R). Eine moderate Stromerhöhung führt somit zu einer überproportionalen Erwärmung der Adern und Klemmstellen. Kalibrierten Modellen zufolge stellt sich bei Ausnutzung der Schutzlücke im Dauerbetrieb folgende Leitertemperatur ein: Bei B10-Absicherung ca. 99°C und bei B16-Absicherung: ca. 143°C.
Materialtechnische Schwellenwerte für PVC-Hausinstallationskabel
- Ab 70°C: Maximal zulässige Leitertemperatur im Dauerbetrieb. Höhere Temperaturen führen zu beschleunigter Alterung der PVC-Aderisolation.
- Ab 105°C: In Federzugklemmen lässt die Klemmkraft durch Spannungsrelaxation nach. Der Übergangswiderstand steigt, was die Erwärmung weiter erhöht und Kontakte ausbrennen lassen kann.
- Ab 150°C: Das PVC der Isolation beginnt Chlorwasserstoffgas abzuspalten.
- Ab 160°C: Maximale Kurzschlusstemperatur (normativ nur für wenige Sekunden zulässig).
- Ab 200°C: Zersetzung des PVC-Materials und Erreichen des Mindest-Flammpunkts typischer Baustoffe.
Die erreichten Dauerwerte von 99°C bzw. 143°C liegen zwar noch unter der kurzfristigen Zersetzungsgrenze, vernichten aber die Lebensdauer der Kabel. Die statistische Lebenserwartung der Isolierung sinkt von rund 20 Jahren bei 70°C auf etwa ein Jahr bei 99°C und auf wenige Tage bei 143°C.
Normative Entwicklung von 2017 bis 2026
Die Regeln für Einspeisungen in Endstromkreise wurden dabei im Laufe der letzten Jahre schrittweise angepasst. Nach ersten Sicherheitsuntersuchungen 2017 definierte die DIN VDE V 0100-551-1 (2018) die zentrale Schutzgleichung Iz ≥ In + Ig. Dabei ist Iz die Strombelastbarkeit der Leitung, In der Nennstrom der Sicherung und Ig der Bemessungsausgangsstrom des Einspeisegeräts. Während die Produktnorm DIN VDE V 0126-95 Ende 2025 den Schuko-Anschluss für reine PV-Geräte bis 960 Wp freigab, öffnet die Netznorm VDE-AR-N 4105 von März 2026 die vereinfachte Laienanmeldung per Formular F1.2 nun auch für Steckerspeicher bis 800 Watt.
Sicherheitslücke bei ungesteuerten Geräten mit 10,9 A
Während reine PV-Module nachts ruhen, können Speicher auch ohne Sonne dauerhaft 800 W (3,5 A) einspeisen. Da eine geschlossene, einheitliche Prüfnorm für Steckerspeicher derzeit noch fehlt, bleiben viele Geräte am Markt ohne messtechnischen Überlastschutz. Manche Systeme erlauben per App sogar eine ungesteuerte Dauereinspeisung von bis zu 10,9 A. Hierbei steigt die Temperatur an Klemmstellen extrem an – bei B10-Leitungen auf 173°C, bei B16-Leitungen sogar auf 217°C (über dem Flammpunkt typischer Baustoffe). Auch Schuko-Steckdosen überhitzen bei Dauerströmen über 9 A thermisch. Aus diesem Grund begrenzen Notladekabel für Elektroautos den Ladestrom auf 8 bis 10 A.
Technische Lösungen und Risiken von App-Einstellungen
Um die Vorgaben der DIN VDE V 0100-551-1 ohne vorherige Leitungsprüfung durch eine Elektrofachkraft einzuhalten, setzen moderne Systeme wie ready2plugin auf eine dynamische Echtzeit-Überwachung. Ein externer Stromwächter misst den Stromfluss im Endstromkreis, simuliert die thermische Belastung der Leitung und drosselt die Einspeisung des Speichers automatisch, sobald die kritische Leitertemperatur von 70 °C droht. Wie sich der Einsatz einer solchen Echtzeit-Regelung auf die Nutzbarkeit und die rechtlichen Rahmenbedingungen der PV-Anlage auswirkt, zeigt der direkte Vergleich:
| Ohne dynamischen Überlastschutz | Mit dynamischem Überlastschutz | |
|---|---|---|
| Zulässige Jahres-Einspeisung | max. 1.075 kWh/Jahr (gekoppelt an 960 Wp) | bis zu 22.770 kWh/Jahr |
| Max. Eigenverbrauchsquote | Begrenzt durch reine Modulleistung | bis zu 80% (bei 7.000 kWh Hausverbrauch) |
| Leitungsschutz-Verfahren | Statische Begrenzung/Betreiberpflicht | Dynamische Echtzeit-Regelung |
Rechtliche Einordnung für Betreiber und Errichter
Aus elektrotechnischer Sicht wirkt ungesteuertes Einspeisen wie der eigenmächtige Einbau einer zu großen Sicherung. Die rechtliche Verantwortung unterscheidet sich dabei deutlich nach der Rolle:
- Elektriker und Errichter: Aus Sicht des Leitungsschutzes bewirkt ein dauerhaft einspeisender Speicher ohne Leiterstromschutz dieselbe Wirkung wie der Einbau einer zu groß bemessenen Sicherung. Tauscht ein Elektriker wissentlich eine Sicherung über den zulässigen Tabellenwert hinaus aus und kommt es dadurch zu einem Brand, gilt dies als grobe Fahrlässigkeit. Dies kann mögliche zivil- und strafrechtliche Folgen haben, darunter fahrlässige Körperverletzung (§ 229 StGB), fahrlässige Tötung (§ 222 StGB) und fahrlässige Brandstiftung (§ 306d StGB).
- Hersteller: Da eine geschlossene, einheitliche Prüfnorm für Steckerspeicher derzeit noch fehlt, muss der Hersteller diese Sicherheitsfrage rechtlich bislang nicht in derselben Konsequenz beantworten wie das installierende Handwerk.
- Betreiber: Die vereinfachte Anmeldung der Netznorm über das Formular F1.2 entbindet Betreiber nicht von der Pflicht, die Sicherheitsanforderungen der Installationsnorm einzuhalten.
WICHTIGER HINWEIS FÜR DIE PRAXIS
Bei Speichern ohne dynamische Strommessung darf ohne messtechnische Ermittlung der Leitungsreserve durch eine Elektrofachkraft normkonform dauerhaft nur eine Basisleistung von maximal 115 Watt (0,5 Ampere) eingespeist werden. Alternativ kann eine Elektrofachkraft die Reserve ermitteln oder eine Festinstallation vornehmen.
